Устройство измерения толщины "THICK-SCAN Mark 3"

для МДФ, ДСП, ОСБ, ЛВЛ, фанеры и других материалов

Информационные данные: Устройство измерения толщины | PDF (151 KB)

Экономия средств путём непрерывного измерения толщины

Изготовление слишком толстых плит приводит к повышению расходов у производителя.
Происходит это из-за повышенного потребления материала и клея. При увеличении толщины плиты увеличивается и время прессования. Устройство измерения толщины EWS помогает оптимировать процесс, экономить средства и придерживаться определённых требований к качеству. При установке yстройства измерения толщины EWS на шлифовальной линии сокращается изнашивание шлифовальных лент.

Прошли те времена,
когда допуски по толщине регулярно контролировались ручными измерительными приборами. Сейчас это делается автоматически постоянно, т. е. онлайн. Контроль качества больше не является главным мотивом приобретения онлайн-устройства для измерения толщины. На сегодняшний день истинная причина другая. Это огромная возможность экономии древесины, клея и энергии. Если показатель перешагнёт верхнюю границу допуска толщины, то это приведёт к растрате ресcурсов, что и предотвращает THICK-SCAN. Это измерительное устройство называют рабочей лошадкой, до такой степени оно прочное и надёжное.
И ещё: его можно применять и на непрерывной линии, ведь калибрирование можно проводить онлайн (патент).

Функция
Измерительные головки расположены одна напротив другой и измеряют толщину непрерывно.

Места установки

позади пресса
Перед/ между / позади шлифовальной машины

Технические данные

Технология:	а) контактная (внутри бесконтактная) б) лазерная (триангуляция)
Точность:	а) +/- 0,02 мм на одну пару головок б) +/- 0,1 мм (за непрерывным прессом)
Количество измерительных дорожек:	любое

Дистанционное обслуживание
Вы всегда получите помощь и поддержку через EWS-Online Support

Опция

Онлайн-калибрирование с отдельной контрольной дорожкой вне производственной линии. Рекомендуется для производства непрерывных заготовок плит или при производстве плит длиной короче чем 0,7s.

Особенности такого метода калибрирования:

Высокая точность благодаря принятию во внимание внешних условий.

Нет необходимости в усиленном техобслуживании благодаря дополнительным механизмам.

Соединение с системой управления и программируемым контроллером (SPS)
С возможностью расширения на функцию по определению расслоек
Подсоединение весов для расчёта плотности
Изменяемая ширина измерительной дорожки соответственно ширине плит

Визуализация (PiperWare)
(К вашим услугам также отдельный проспект)

Поперечный и продольный профиль
Тенденция по дорожкам
Тенденция мин. ,макс. и средняя величина
Функция запоминания предыдущих результатов «History»

Анализ данных при помощи
EWS GAUGE-CONTROLLER:

операционная система работает в реальном времени
Подключение компьютера к сети - для визуализации

Обозначения типа измерительных устройств:

THICK-SCAN
позади одноярусного и многоярусного пресса и шлифовальных машин
THICK-SCAN C
позади Conti-пресса
THICK-SCAN M (movable)
с передвижной измерительной дорожкой
THICK-SCAN K
с калибрирующей дорожкой, установленной вне производственной линии
THICK-SCAN L (Laser)
изолирующие плиты

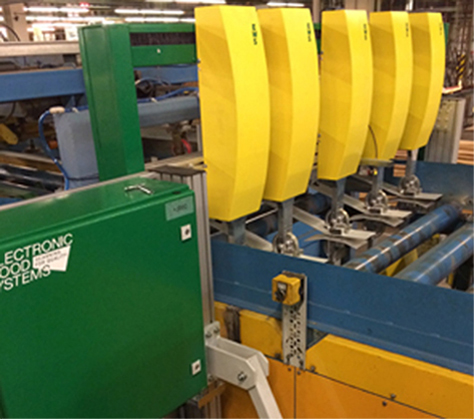

Каналы толщиномера (на примере показано пять каналов)
Толщина профиля поперёк продукции
Средняя толщина (каждый столбец означает одну плиту)

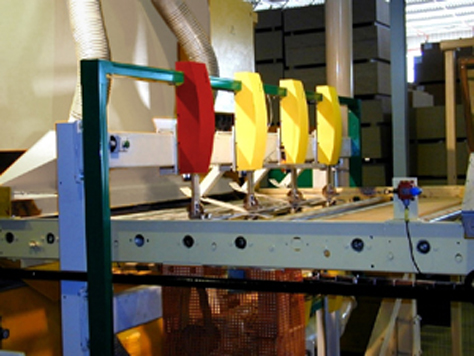

Дорожка калибрирования (красная)
