Устройство для измерения веса на единицу площади "MASS-SCAN Mark 3"

Информационные данные: PDF (142 KB)

Раскрытие неизвестнх раннее потенциалов при измерении веса на единицу площади.

При производстве плит из древесно-стружечных материалов очень важно в управлении задавать равномерное распределение материала при насыпании.

Несоблюдение допусков при управлении этим процессом приводит к повышенному потреблению материала и энергии. Устройство для измерения веса на единицу площади позволяет соблюдать эти допуски и соответственно достигать равномерного распределения материала как в продольном так и в поперечном направлениях.

Если подумать, что устройства по измерению веса на единицу площади годами измеряли неточно...
Возьмём плиту-образец с известным весом на единицу площади, положим её рядом с производственной линией, проведём измерительным устройством по ковру и по этому образцу и будем полагать, что устройство скалибрировано! А результат -то неверный!
Измерения волокнистого ковра и измерения готовой плиты – это не одно и то же! Ведь измерительные сигналы у них различны, даже если вес на единицу площади совпадает на 100%. Причина кроется в том, что на измерительный сигнал влияет не только плотность, но и путь, который проделывает этот сигнал через материал. Наука называет это эфектом закаливания лучей или «Beam Hardening Effekt». Мы взяли это на заметку и разработали наш MASS-SCAN так, что этот эффект учитывается при калибрировании нашего запатентованного измерительного устройства.
К тому же у нашего устройства есть замечательное преимущество: рентгеновским трубкам не нужно охлаждаться. Следовательно и проблемы с конденсатом ушли в прошлое.

В случае неравномерного распределения веса на единицу площади можно сразу повлиять на движение транспортёра.

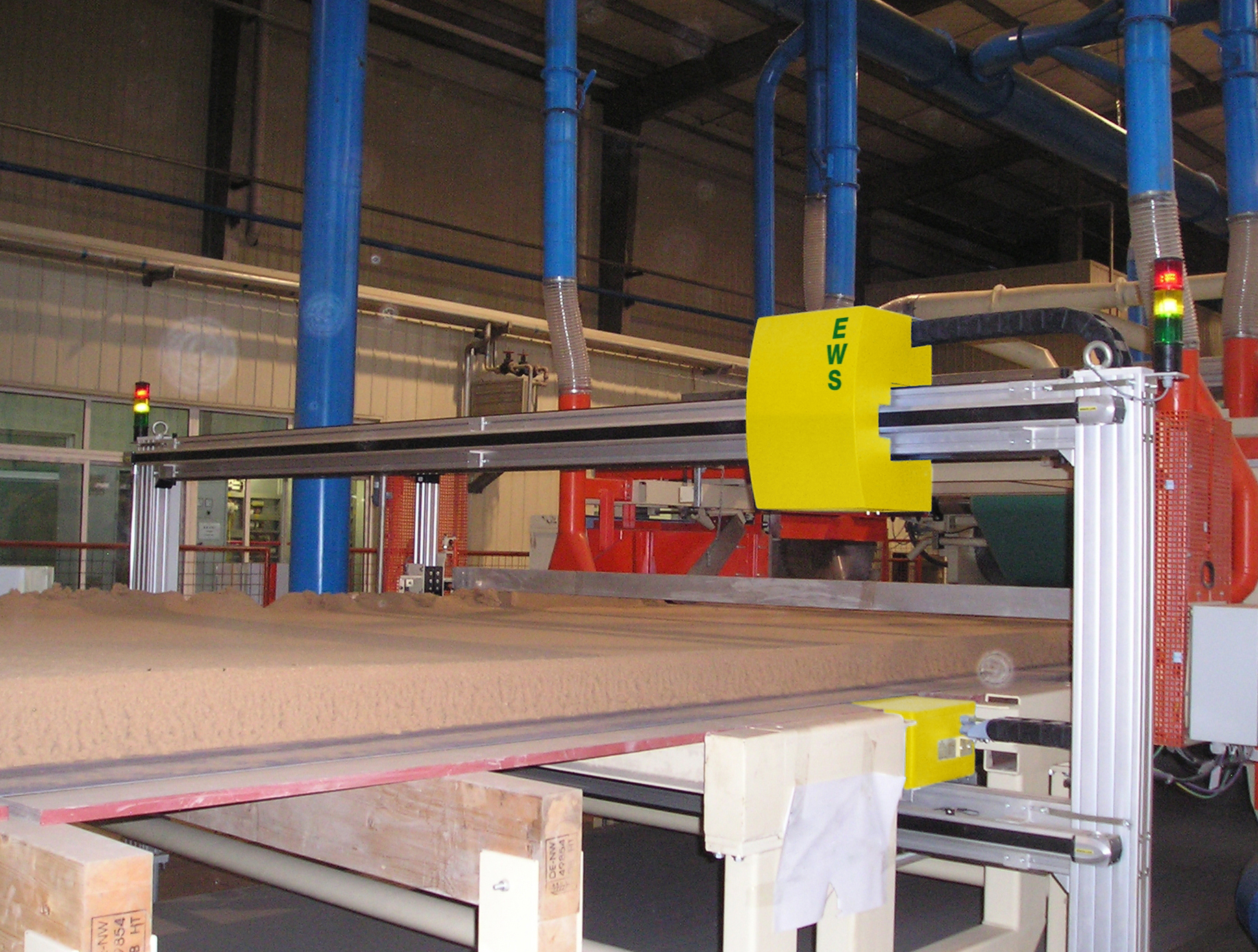

Стационарный вариант устройства по измерению веса на единицу площади компактен и может быть легко установлен на формирующем участке или на дозирующей ленте.

Благодаря новому запатентованному нами методу калибрирования (с компенсацией Beam Hardening Effekt) в значительной степени возросла точность измерений.

Особенности

Отпадает необходимость в дальнейшем калибрировании устройства после ввода его в эксплуатацию.
Влияние факторов внешней среды компенсируется автоматически.

Места установки

позади форпресса
над дозирующей лентой
на формирующем участке

Технические данные

Технология:	Рентгеновские лучи
Ток анодный:	0,02 mA
Напряжение:	40 kV
Способ работы:	траверсированый пошаговый стационарный
Диапазон измерений:	до 50 кг/м² (стандарт)
Установка на:	не требующий техобслуживания п-образный мост
Интерфейс: (опция)	система управления и програмируемый контроллер SPS

Компенсация эффекта Beam Hardening (патент).
(Та же плотность, но с большей абсорбацией справа).

Дистанционное обслуживание

Вы всегда получите помощь и поддержку через EWS-Online Support

Визуализация (PiperWare):

(К вашим услугам также отдельный проспект)

Актуальный поперечный разрез
Долговременный поперечный разрез
Продольный разрез
Тенденция
Функция запоминания предыдущих результатов «History»

Анализ даных при помощи EWS GAUGE-CONTROLLER:

(К вашим услугам также отдельный проспект)

операционная система работает в реальном времени
соединение с Feldbus-сетью передачи даных для обмена даными
Подключение через сеть к компьютеру для визуализации

Поперечный разрез
Тенденция. Каждая колонка изображает траверсивное движение
Отклонение от проектной величины
Скользящая средняя величина
