Система обнаружения дефектов ULTRA-SCAN

для ЛВЛ


Проспект:  PDF (1 811 KB)
Обнаружение дефектов в плитах большой толщины и малого веса

Для обнаружения дефектов сквозь плиты непрерывно подается ультразвук. Чем больше толщина и чем меньше плотность плиты, тем сильнее ослабевает звуковой сигнал, тем быстрее достигается эксплуатационный предел установки.

За счет так называемого «метода звукового резонанса» (Power-Sonic-Resonance) эксплуатационные пределы системы измерения ULTRA-SCAN были существенно расширены.

Системы ULTRA-SCAN могут быть легко дополнены функцией измерения толщины.

Обнаружение дефектов в плитах большой толщины и малого веса реально.

Используется «метод звукового резонанса». Контактные ролики ведут передатчики и приемники звука на постоянном расстоянии от поверхности плиты. Особенность заключается в том, что излучаемый ультразвук отражается от нижней поверхности плиты на 180° и находится в резонансе с излучаемым звуком. Это приводит к очень сильному зондированию плиты, что позволяет без проблем проверять на очень толстые и легкие плиты на предмет дефектов. Измерительные системы ULTRA-SCAN можно без серьезных затрат расширить системой измерения толщины, ведь контактные ролики уже присутствуют.

Полностью автоматизированная регулировка усиления позволяет отказаться от калибровки во время производства. За счет этого ULTRA-SCAN практически не требует технического обслуживания.


Особенности
  • Измерение особо толстых плит
  • Измерение особо тонких плит

Места установки
  • После пресса
  • После диагональной пилы
  • После шлифовальной машины

Визуализация
  • Mестоположение дефектов
  • Cтатистика, тенденция
  • История, база данных

Технические характеристики

Технология: звуковой резонанс
Количество
измерительных каналов:
макс. 32
Минимальное
расстояние
между каналами:
100 мм
Минимальный распознаваемый
дефект на канал:
мин. Ø 50 мм
Максимальная толщина:
(в зависимости от плотности)
ДСП, MDF, OSB: до 100 мм
ЛВЛ, фанера: до 200 мм
Минимальная плотность: 400 кг/м³


Дистанционное техобслуживание:
"EWS Online Support"


Опции
  • Bозможность недорогого дополнения системой измерения толщины
  • Интеграция в систему управления процессом и ПЛК
  • Цветовая маркировка

Обработка данных контроллером EWS «GAUGE-CONTROLLER»
  • Oперационная система реального времени
  • Подключение по сети к компьютеру визуализации

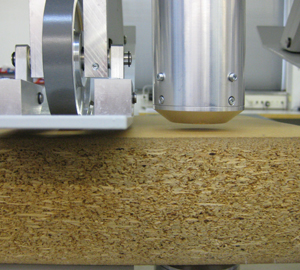

Звуковые каналы на толстой ДСП

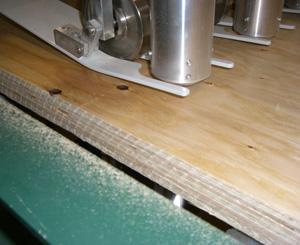

Звуковые каналы на ЛВЛ

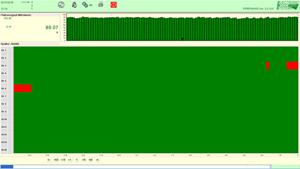

Отображение на екране
