Система искрогашения ALF 8000

Новое поколение


проспе́кт:  PDF

Системы искрогашения

обнаруживают искры и тлеющие предметы в пневматических вытяжных и транспортных системах, а также в спускных шахтах, и гасят их до того, как они попадут на пожароопасные участки типа пылеулавливающих фильтров и бункеров. Это позволяет избежать воспламенения пыли, взрывов и перебоев в производстве. За обнаружение искр отвечает чувствительный инфракрасный детектор. Гашение осуществляется с помощью устройства тушения, которое создает кратковременную плотную водяную завесу. На панели управления находятся селективные кнопки для каждого из контролируемых участков, что значительно упрощает управление. Резервированная конструкция и оборудование с функциями самодиагностики обеспечивают высокую эксплуатационную надежность.





Новая система искрогашения приходит на смену старой технологии

Многолетняя систематическая разработка привела к появлению нового поколения высокоэффективных систем искрогашения. Для создания новой технологии компания EWS воспользовалась опытом, накопленным за несколько десятилетий, и, кроме того, проанализировала все системы, представленные на рынке. Оборудование крупнейших производителей было всесторонне протестировано на тестовых установках. При этом преследовались две четкие цели: 1. Выявить недостатки сщестующих систем и 2. Разработать более совершенные технические решения. Результатом стала система искрогашения нового поколения. Например, было установлено, что монтаж системы искрогашения может оказаться очень трудоемким делом. Новые концепции снижают расходы прокладываемых  кабелей до 50%. В ходе многочисленных бесед заказчики сетовали, что работа с высокоинтегрированными панелями сигнализации часто сложна и требует серьезного обучения. Было принято решение предусмотреть для каждого участка гашения селективные кнопк, как если бы для каждого участка имелась отдельная модульная карта. Пользователи систем также критиковали тот факт, что вода, используемая для гашения, может нарушить техпроцесс в случае частого срабатывания контроля участков – а это не редкость. Компания EWS исследовала эффективность гашения в собственной аэродинамической трубе со скоростью воздуха до 36 м/с. В результате было разработано инновационное сопло, позволившее значительное снизить расход воды, не теряя эффективности гашения. Еще одним слабым местом старых моделей оказался недостаток автомаического контроля. Новаторские системы тестирования распознают неисправности, сбои важных функций обнаружения и гашения искр. Можно на самом деле говорить о принципиально новом поколении систем искрогашения.

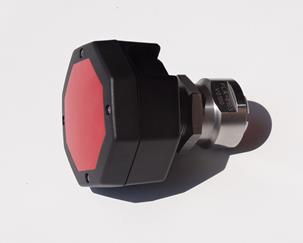

Детектор искр DL для технических процессов с
температурой до 70°C

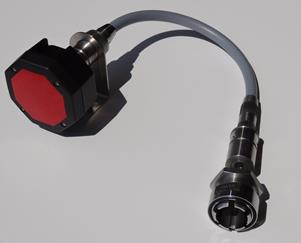

Детектор искр DH для технических процессов с
температурой до 350°C


Гасильное сопло: открытое / закрытое
(запатентованный)


Встраиваемое крепление для
детекторов искр и гасильных сопел


Видео-презентация:

This video will be loaded from Google YouTube.
Their privacy policy applies.



Особенности и преимущества
  • простое управление панелями сигнализации
  • высокая степень резервирования
  • количество кабелей уменьшено до 50%
  • значительно снижается потребность в воде
  • одинаковые встраиваемые крепления для детекторов искр и гасильных сопел быстрый монтаж


Опции
  • системы повышения давления
  • термоизвещатели, ручные извещатели
  • контроль каждого сопла
  • соединительные интерфейсы


Технические характеристики

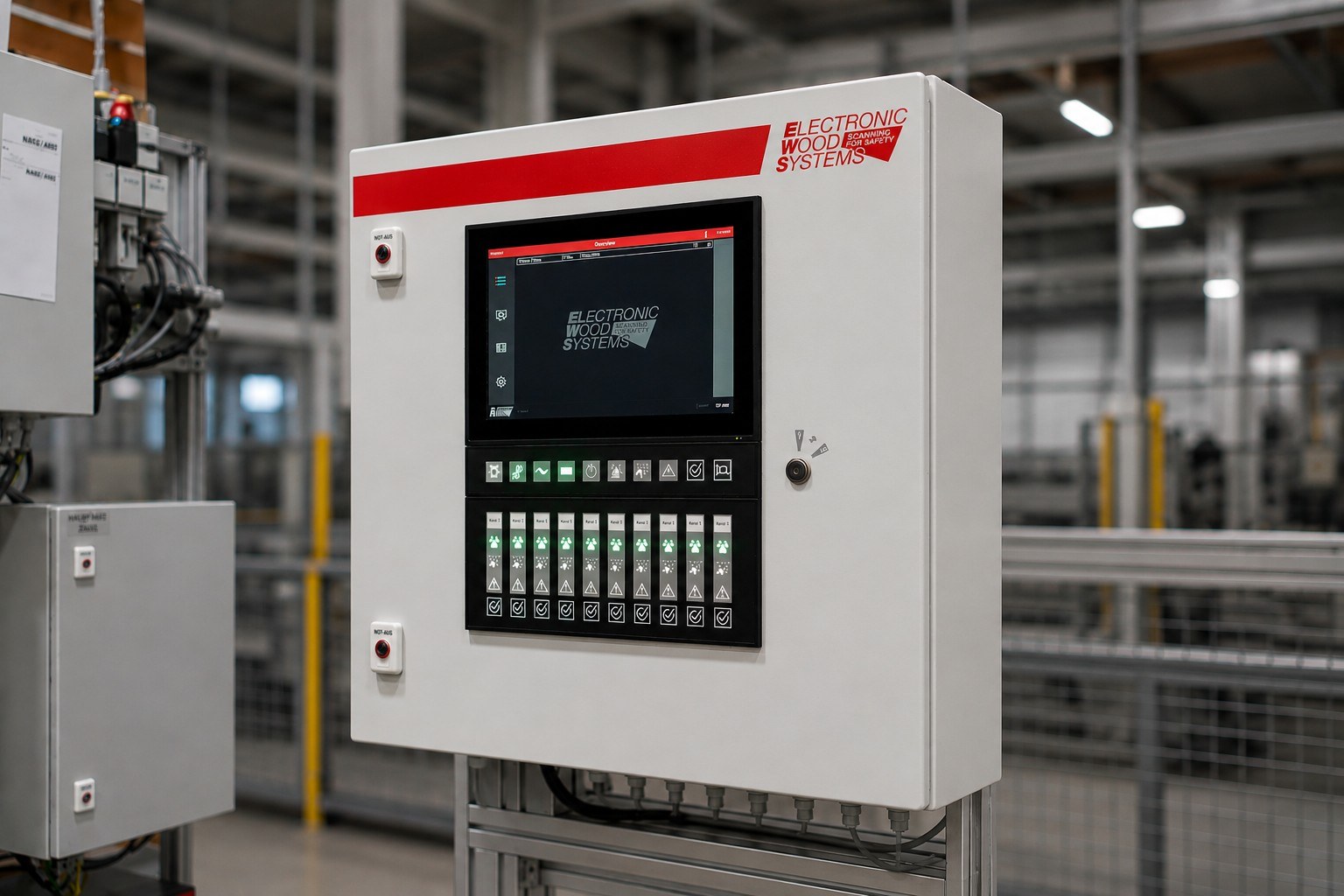

Панели сигнализации: на 3, 6, 10, 20, 30, 40 участков
Детекторы искр: до 350°C, до 70°C, ATEX 20
Сопла:
(запатентованный)
высокоэффективные
Монтажние кронштейны: для быстрого
монтажа
Локальный терминал:
(„SiteBox“)
подключение до 4 клапанов
Время реакции: До DN 500мм  (250мс)
DN >500 - 1.000мм (300мс)
DN >1.000мм (350мс)


Расстояние между детектором искр / автоматикй гашения:

„Время реакци" х „скорость потока"
например, 0,3с x 25м/с = 7,5м
