Система измерения толщины THICK-SCAN

для Фанеры, ДСП, ОСП, ЛВЛ, МДФ и других материалов


проспект:  PDF

Экономим на расходах за счет непрерывного измерения толщины

Производство плит с большим допуском ведет к росту издержек производства. Они возникают вследствие повышения расхода материала и клея. Кроме того, увеличивается время прессования, т.к. оно определяется толщиной плит.

Системы измерения толщины EWS, применяемые после горячего пресса, помогают оптимизировать процесс, снизить расходы, а также обеспечить соответствие принятым стандартам качества. После установки системы измерения толщины в шлифовальную линию снижается износ абразивных лент, а качество готовых плит становится более стабильным.


Давно прошли те времена…

…когда допуски толщины регулярно проверяли с помощью ручных измерительных приборов. Сегодня это делается в непрерывном режиме и автоматически, т.е. «в реальном времени». Контроль качества – не единственныймотив к приобретению системы оперативного измерения толщины. Это гигантский потенциал экономии в использовании древесины, клея и энергии.

Сегодня выход за верхний предел допуска означает растрату ценных ресурсов. Этого можно избежать благодаря THICK-SCAN. Система EWS настолько стабильна и надёжна, что мы её называем «рабочей лошадкой». И ещё кое-что: систему можно использовать в бесконечной ветви производственной линии, т.к. калибровка выполняется онлайн.


Функции

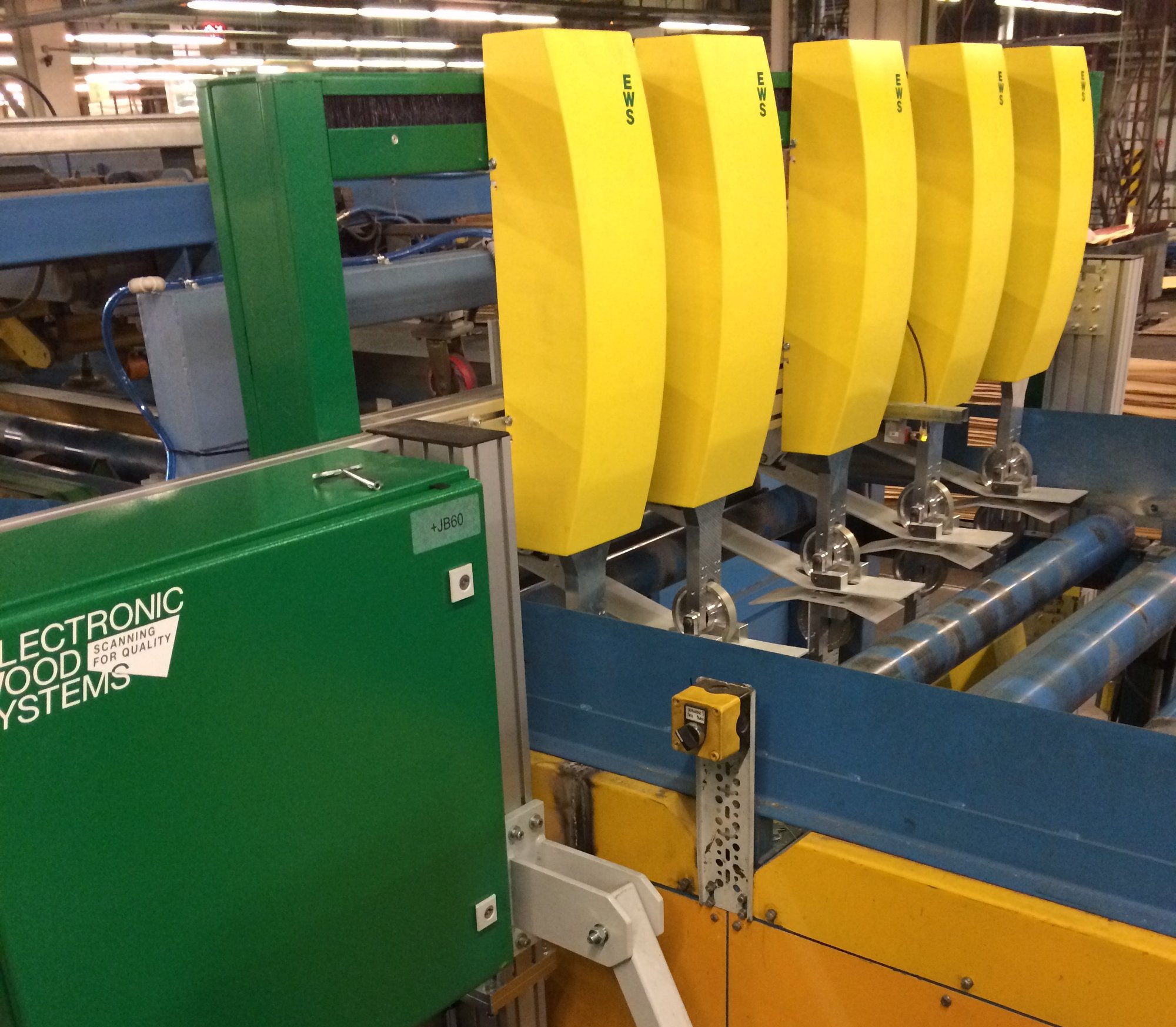

Измерительные головки расположены напротив друг друга и измеряют толщину плит непрерывно во время производства.


Место установки
  • после пресса
  • перед / между / после шлифовальной машины

Опции
  • Подключение к ПЛК
  • Расширение модулем обнаружения дефектов
  • Интеграция весов для плит для расчета плотности
  • «Онлайн-калибровка» на отдельной «эталонной дорожке» вне производственной линии. (Рекомендуется в непрерывной цепи.)

Визуализация
  • поперечный и продольный профиль
  • тенденция для каждой дорожки
  • тенденция мин., макс. и среднего значения
  • функция истории


  1. дорожки для измерения толщины
    (на рисунке пять дорожек)
  2. профиль толщины поперек производства
  3. средняя толщина
    (каждая полоса соответствует одной плите)
Обработка данных контроллером
EWS «GAUGE-CONTROLLER»

  • операционная система реального времени
  • подключение по сети к ПК для визуализации


Эталонная дорожка для «онлайн-калибровки»

Технические характеристики
Технология: контактные измерительные ролики
(бесконтактные внутри)
Гарантия: Пожизненная гарантия для линейного датчика положения
Разрешение: 0,01 мм
(на каждой дорожке)
Макс. скорость
производства:
3,5 м/с


Программа визуализации
  • одноэтажные прессы
  • многоэтажные прессы
  • прессы непрерывного действия
  • шлифовальные линии

Дистанционное техобслуживание
Помощь и поддержка в любое время от службы «EWS Online-Support».
